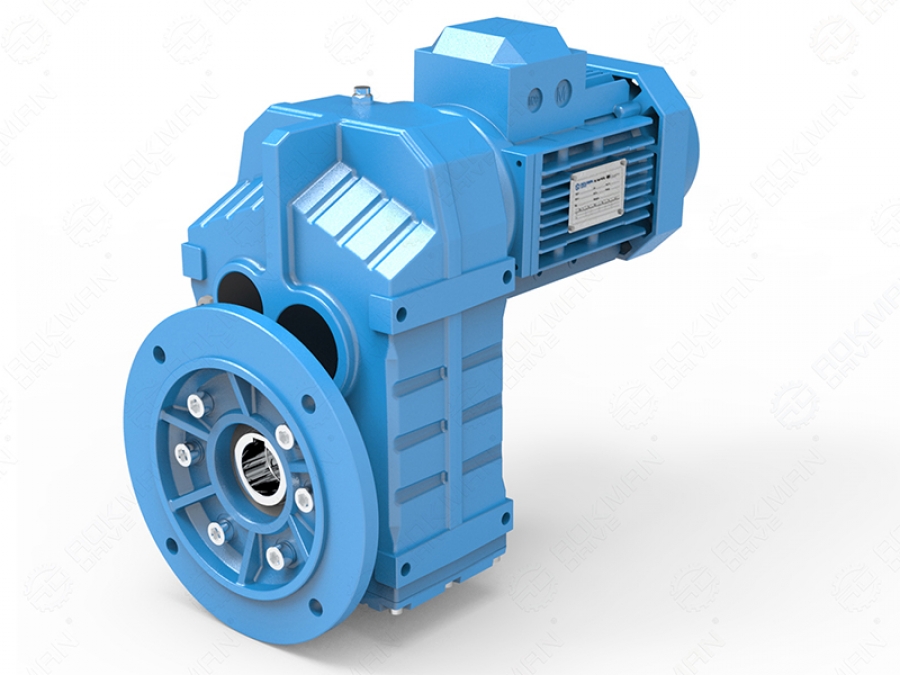

Động cơ bánh răng trục song song dòng AVFAFY
- Công suất định mức:0,18kW ~ 200kW
- Tối đa Mô-men xoắn:Lên đến 18000N.m
- Sắp xếp bánh răng:Bánh răng xoắn ốc
- Vị trí trục:Trục song song
- Tỉ lệ:3,81 ~ 270,18
- Kiểu lắp đặt: Chânđế, mặt bích
Đặc điểm :
1. Khung thiết kế cấu trúc nhỏ gọn. Động cơ xoắn ốc trục song song siêu mỏng là giải pháp hoàn hảo khi không gian bị giới hạn
2. Động cơ bánh răng xoắn ốc trục song song dòng F thường được sử dụng trong băng tải và các ứng dụng xử lý vật liệu
3. Các đơn vị bánh răng nhiều giai đoạn (2 hoặc 3 giai đoạn) cho tốc độ đầu ra thấp
4. Trục đầu ra rỗng với kết nối có chìa khóa, đĩa co lại, trục rỗng có nẹp hoặc cánh tay mô-men xoắn
5. Có thể kết hợp với các loại hộp số khác (như R Series, UDL Series)
6. Tùy chọn lắp đặt (gắn chân, gắn mặt bích, gắn trục)
Thông số:
| Kích thước | Đường kính trục đầu ra. | Đường kính trục đầu vào. | Công suất (kW) | Tỉ lệ | Tối đa Mô-men xoắn (Nm) | |
| Trục rắn | Trục rỗng | |||||
| F38 · | 25mm | 30mm | 16mm | 0,18 ~ 3,0 | 3,81 ~ 128,51 | 200 |
| F48 · | 30mm | 35mm | 16mm | 0,18 ~ 3,0 | 5,06 ~ 189,39 | 400 |
| F58 · | 35mm | 40mm | 19mm | 0,18 ~ 5,5 | 5,18 ~ 199,70 | 600 |
| F68 · | 40mm | 40mm | 19mm | 0,18 ~ 5,5 | 4,21 ~ 228,99 | 820 |
| F78 · | 50mm | 50mm | 24mm | 0,37 ~ 11 | 4,30 ~ 281,71 | 1500 |
| F88 · | 60mm | 60mm | 28mm | 0,75 ~ 22 | 4,20 ~ 271,92 | 3000 |
| F98 · | 70mm | 70mm | 38mm | 1,1 ~ 30 | 4,68 ~ 276,64 | 4300 |
| F108 · | 90mm | 90mm | 42mm | 2,2 ~ 45 | 6,20 ~ 255,25 | 7840 |
| F128 · | 110mm | 100mm | 55mm | 7,5 ~ 90 | 4,63 ~ 172,33 | 12000 |
| F158 · | 120mm | 120mm | 70mm | 11 ~ 200 | 12,07 ~ 270,18 | 18000 |
