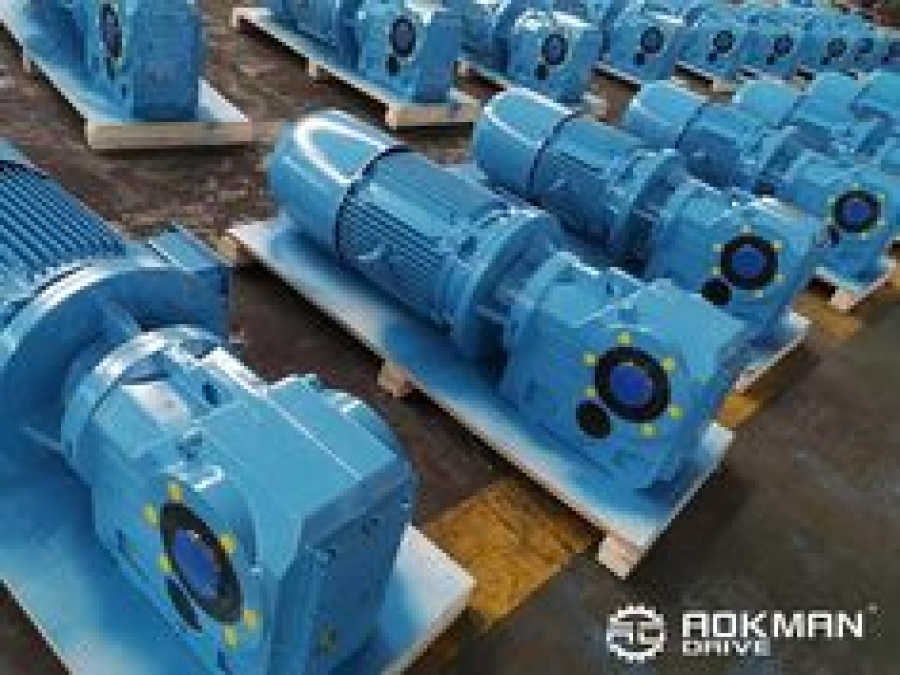

Động cơ bánh răng xoắn ốc AVKY
Công suất định mức:0,18kW ~ 200kW
Tối đa Mô-men xoắn:Lên đến 50000N.m
Sắp xếp bánh răng:Bánh răng côn xoắn ốc cứng
Vị trí trục:Góc vuông
Tỉ lệ:5,36 ~ 178,37
Kiểu lắp ráp :Chân đế, mặt bích
- Đầu ra trục rắn, gắn chân KAB Series
- Đầu ra trục rỗng, gắn chân KA Series
- Đầu ra trục rỗng có chìa khóa KF Series
- B5 Gắn mặt bích, đầu ra trục rắn KAF Series
- B5 Gắn mặt bích, đầu ra cốt âm KAZ Series
- B14 Gắn mặt bích, đầu ra cốt âm KAT Series
- Đầu ra cốt âm
Đặc điểm:
1. Cấu trúc nhỏ gọn
2. Hiệu quả cao của các đơn vị bánh răng trên 90%
3. Tuổi thọ lâu dài
4. Các đơn vị bánh răng nhiều giai đoạn (2 hoặc 3 giai đoạn) cho tốc độ
đầu ra thấp
5. Trục đầu ra rỗng với kết nối có chìa khóa, đĩa co lại, trục rỗng có nẹp hoặc cánh tay mô-men xoắn
6. Có thể kết hợp với các loại hộp số khác (Chẳng hạn như model R , model UDL )
Thông số:
| model | Đường kính trục đầu ra. | Đường kính trục đầu vào. | Công suất (kW) | Tỉ lệ | Tối đa Mô-men xoắn (Nm) | |
| Trục rắn | Trục rỗng | |||||
| K38 · | 25mm | 30mm | 16mm | 0,18 ~ 3,0 | 5,36 ~ 106,38 | 200 |
| K48 · | 30mm | 35mm | 19mm | 0,18 ~ 3,0 | 5,81 ~ 131,87 | 400 |
| K58 · | 35mm | 40mm | 19mm | 0,18 ~ 5,5 | 6,57 ~ 145,15 | 600 |
| K68 · | 40mm | 40mm | 19mm | 0,18 ~ 5,5 | 7,14 ~ 144,79 | 820 |
| K78 · | 50mm | 50mm | 24mm | 0,37 ~ 11 | 7,22 ~ 192,18 | 1550 |
| K88 · | 60mm | 60mm | 28mm | 0,75 ~ 22 | 7,19 ~ 197,27 | 2700 |
| K98 · | 70mm | 70mm | 38mm | 1,3 ~ 30 | 8,95 ~ 175,47 | 4300 |
| K108 · | 90mm | 90mm | 42mm | 3 ~ 45 | 8,74 ~ 141,93 | 8000 |
| K128 · | 110mm | 100mm | 55mm | 7,5 ~ 90 | 8,68 ~ 146,07 | 13000 |
| K158 · | 120mm | 120mm | 70mm | 11 ~ 160 | 12,66 ~ 150,03 | 18000 |
| K168 · | 160mm | 140mm | 70mm | 11 ~ 200 | 17,35 ~ 164,44 | 32000 |
| K188 · | 190mm | 160mm | 70mm | 18,5 ~ 200 | 17,97 ~ 178,37 | 50000 |
