HỘP GIẢM TỐC HỢP KIM AOKMAN AV

 Lịch sử thương hiệu AOKMAN

            AOKMAN Sản phẩm đạt Chất lượng cao,  chuyên sản xuất các loại giảm tốc trục thẳng , hộp số bánh vít ,giảm tốc cốt âm, giảm tốc bánh răng côn, giảm tốc hành tinh, giảm tốc điều tốc cơ. Sản phẩm thiết kế các kiểu cấu trúc lắp đặt  linh hoạt là những điểm mạnh của AOKMAN.

AOKMAN được thành lập vào năm 1982, chuyên về động cơ giảm tốc model R , hộp số bánh răng vuông góc model D và sản xuất hộp số bánh vít, bánh răng, trục,  động cơ và phụ tùng thay thế.

AOKMAN đã cung cấp cho khách hàng vô số sản phẩm  trên thị trường thế giới , sản phẩm hiệu AOKMAN  được sử dụng rộng rãi trong các ngành công nghiệp :  luyện kim, thép, khai thác mỏ, bột giấy , xi măng, xay sát , băng tải,   đường,  rượu và nhiều loại máy móc công nghiệp khác. Với sự hiện diện mạnh mẽ trên thị trường quốc tế, OKMAN xuất khẩu  sang Nam Mỹ, Trung Đông, Bắc Mỹ và Châu Á. Trụ cột của AOKMAN được Xây dựng vững chắc trong sự phát triển hiện nay , không ngừng đổi mới  khả năng cạnh tranh. Aokman sử dụng công nghệ , thiết bị nổi trội hiện đại nhất .

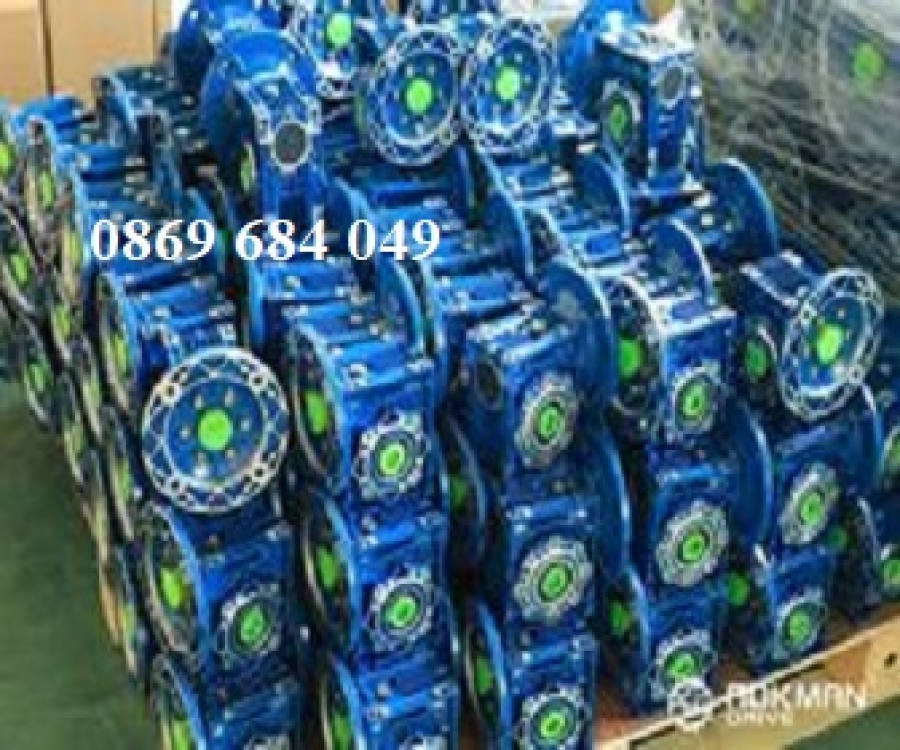

Hộp số hợp kim AOKMAN AV

Hộp số AOKMAN AV đã được kiểm định ISO 9001 nghiêm ngặc qua các bài kiểm nghiệm chất lượng thực tế của hợp kim nhôm ,  độ bền bánh răng , sản phẩm AOKMAN model: AV  trọng lượng nhẹ và không rỉ sét. Tất cả bộ phận đạt tiêu chuẩn dễ dàng lắp ráp thay thế và sửa chữa . Máy tạo ra tiếng ồn thấp, hiệu quả tản nhiệt vô cùng cao. Bánh răng được cấu tạo từ Nickel Hợp Kim Đồng,  Hợp Kim nhôm đồng.

Vỏ Aokman được đúc chất lượng phù hợp cho mọi kiểu lắp đặt phổ biến, bao gồm thiết kế tản nhiệt để làm mát cung cấp diện tích bề mặt lớn và công suất nhiệt lớn.

Phạm vi tỷ số truyền lớn ,Tỷ lệ: 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 mỗi kích thước khung có 12 dãy tỷ số truyền từ 1/5 tới 1/100

Công suất định mức:0,06KW ~ 15KW

Xếp hạng mô-men xoắn:1,8 ~ 1760N.m

Tỷ lệ định mức:5 ~ 100

Sắp xếp bánh răng:Bánh răng sâu & trục sâu

Nhà:Hợp kim nhôm hoặc gang

Vị trí trục:Góc vuông



Linh kiện:

1. Vỏ hộp số: Hộp số hợp kim nhôm đúc (AV025 ~ AV090) Hộp số gang (AV110 ~ AV150)

2. Bánh răng rảnh sâu: Hợp kim đồng thiếc đeo được (Stannum), Hợp kim đồng nhôm

3. Trục sâu: Thép 20Cr, thấm cacbon, làm nguội, mài, độ cứng bề mặt 56-62HRC, lớp thấm cacbon còn lại 0,3-0,5mm sau khi mài chính xác

4. Cấu hình đầu vào:
Được trang bị động cơ điện (Động cơ AC, Động cơ phanh, Động cơ DC, Động cơ Servo)
5. Động cơ áp dụng:
Động cơ AC chuẩn hóa IEC và Động cơ phanh Động cơ DC Động cơ Servo

6. Cấu hình đầu ra:Trục rỗng đầu ra có rảnh khóa trục với mặt bích đầu vào động cơ.

7. Tùy chọn: Mở rộng phía sau trục sâu, trục đầu ra đơn, trục đầu ra kép, mặt bích đầu ra, cánh tay mô-men xoắn, che bụi

8. Sơn hộp số: Hộp số hợp kim nhôm: Xử lý chống ăn mòn và phốt phát, sơn bằng sơn chống rỉ đỏ rồi sơn sơn với màu RAL 5010 Gentian Blue hoặc màu RAL 7035 Hộp số gang xám nhạt .



Thông số:

model          Công suất định mức Tỷ lệ định mức Đầu vào lỗ dia. Đường kính trục đầu vào. Đầu ra lỗ dia. Đường kính trục đầu ra. Khoảng cách trung tâm
AV025 · 0,06KW ~ 0,12KW 5 ~ 60 Φ9 Φ9 Φ11 Φ11 25mm
AV030 · 0,06KW ~ 0,25KW 5 ~ 80 Φ9(Φ11) Φ9 Φ14 Φ14 30mm
AV040 · 0,09KW ~ 0,55KW 5 ~ 100 Φ9(Φ11,Φ14) Φ11 Φ18(Φ19) Φ18 40mm
AV050 · 0,12KW ~ 1,5KW 5 ~ 100 Φ11(Φ14,Φ19) Φ14 Φ25(Φ24) Φ25 50mm
AV063 · 0,18KW ~ 2,2KW 7,5 ~ 100 Φ14(Φ19,Φ24) Φ19 Φ25(Φ28) Φ25 63mm
AV075 · 0,25KW ~ 4,0KW 7,5 ~ 100 Φ14(Φ19,Φ24,Φ28) Φ24 Φ28(Φ35) Φ28 75mm
AV090 · 0,37KW ~ 4,0KW 7,5 ~ 100 Φ19(Φ24,Φ28) Φ24 Φ35(Φ38) Φ35 90mm
AV110 · 0,55KW ~ 7,5KW 7,5 ~ 100 Φ19(Φ24,Φ28,Φ38) Φ28 Φ42 Φ42 110mm
AV130 · 0,75KW ~ 7,5KW 7,5 ~ 100 Φ24(Φ28,Φ38) Φ30 Φ45 Φ45 130mm
AV150 · 2,2KW ~ 15KW 7,5 ~ 100 Φ28(Φ38,Φ42) Φ35 Φ50 Φ50 150mm
